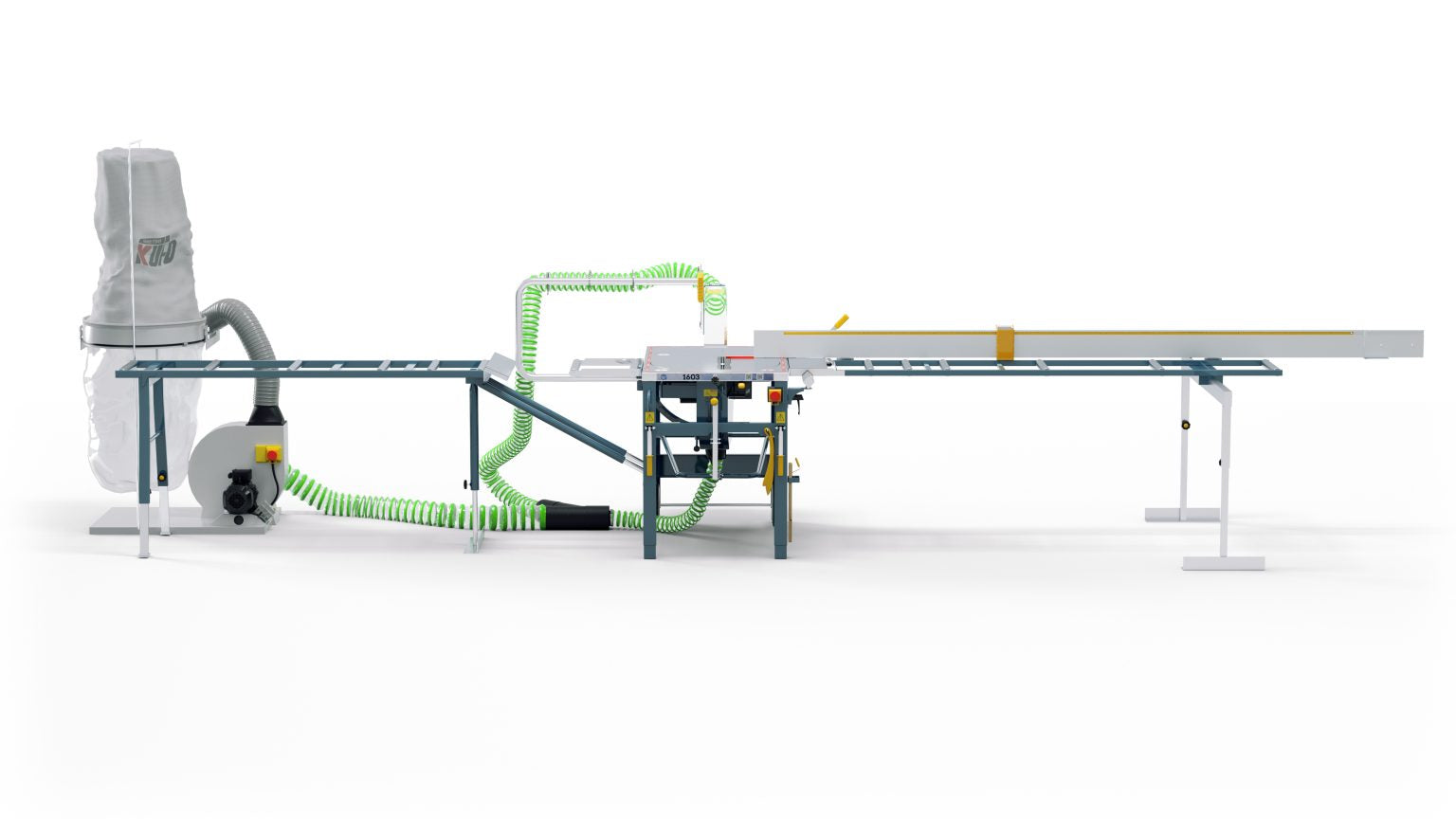

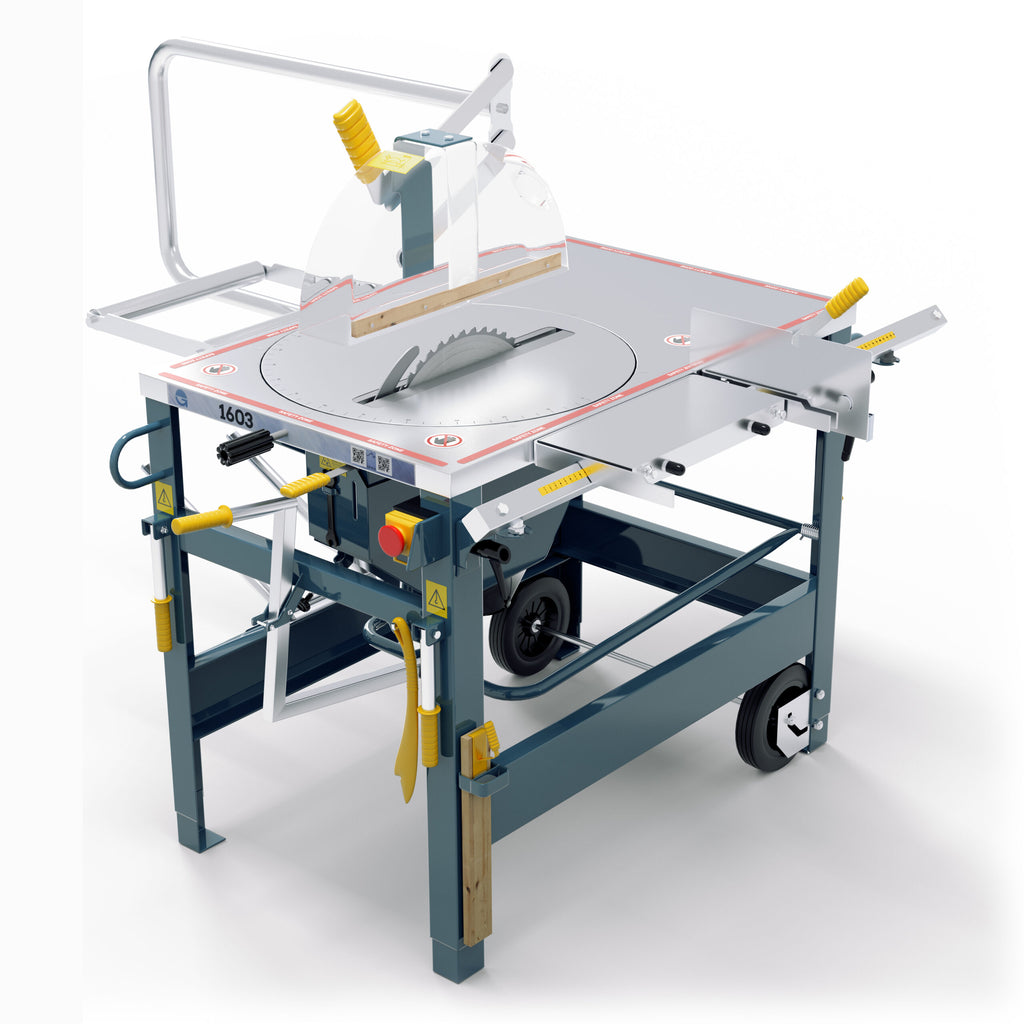

Gjerde 1603

Gjerdesagen 1603 er bygg- og anleggsbransjens foretrukne arbeidshest. Med stor kapasitet, meget god stabilitet og alle funksjoner lett tilgjengelig, er denne sagen bygget for de mest krevende arbeidsoppgavene på byggeplassen.

Hva gjør Gjerde 1603 til en kraftpakke?

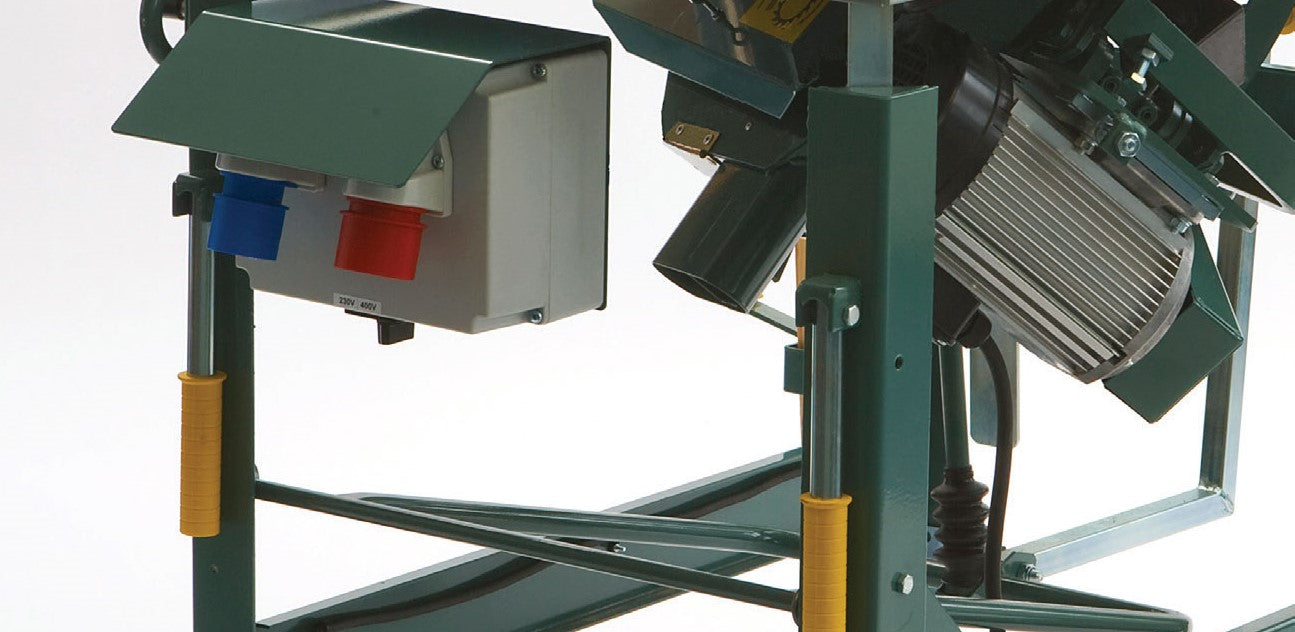

Gjerdesagen 1603 leveres med en motor på hele 3,6 kW og er utstyrt med vendebryter, slik at den enkelt kan brukes på både 230V og 400V 3-fas ‚uten bytting av komponenter. Dette gjør den til en av de mest allsidige og kraftfulle byggsagene på markedet.

I tillegg har sagen:

Styreskinne med hurtigkobling for enkel montering og demontering uten verktøy
Faste rasterstopp i de mest brukte vinklene for rask og presis innstilling
Justerbare galvaniserte fotforlengere for tilpasning til ujevnt underlag
Stuss ø100 mm på bladboks og ø50 mm på plastkuppel for tilkobling av sponavsug

70.000 kr

Varenummer

900018

Se vår produktkatalog

Produktdetaljer

STANDARDUTSTYR:

Kuppel i 3 mm polykarbonat med avsugsstuss Ø 50 mm
Sagblad Ø 400 mm – Z40
Spaltekniv
Motor med brems
Rulleanlegg
Styreskinne med målebånd og hurtigkobling
Støtterull
Justerbare galvaniserte fotforlengere
Faste rasterstopp i de mest brukte vinkler

Produsent: Ernex As, Norge
Modell: Gjerdesagen 1603
Bordplate: 640 mm x 930 mm
Høyde: 850 – 900 mm
Vekt: 139 kg
Sagblad:Hardmetall Z=40Diameter: 400 mmSenterhull: Ø 30 mmTannbredde: 3,5 mmBladtykkelse: 2,5 mm
Spaltekniv:Herdet stål: 3,0 mm
Skjærehøyde:148 mm i 90°(vertikalt) 90 mm i 45°(krenget)
Motor:3-fas: 3,6 kW 230V/400 V
Motorturtall: 2800 omdr./min.
Spindelhastighet: 2200 omdr./min.
Periferihastighet: 48 m/sek. med std. blad
Dim. på kabel:230V 4 x 1,5 mm²400V 5 x 1,5 mm²
Sikringsstørrelser:16A trege
Motorverninnstillinger:230V 16A400V 10ATermovakt i motor
Overføringer:3 stk. kilerem XPZ 9,5 x 875 QP
Støymåling 2006/42/EC :Tomgang: 84,4 dBBelastning: 88 dB
CE-merket: Etter godkjenning fra Dansk Teknologisk Institut, Århus.
Identikasjonsnr.: 0396
Typeattest: TI-14-MD-0432

Rett til endringer i spesikasjoner forbeholdes.

Last ned brukerveiledning for Gjerde 1603

Sagmodell	805	1203	1500	1603	2003
A : Kappebredde ved max skjærehøyde.	610	610	560	630	650
B : Kappebredde ved 20mm skjærehøyde.	650	680	720	750	830
C : Klyvebredde.	760	780	810	800	960
D : Max skjærehøyde.	70	104	104	148	200
Maks skjærehøyde 45 gr. krenget	48	70	104	90	135
E : Total lengde, sag + reg. rullebord.	1750	3400	3500	3500	4000
Total lengde med begge rullebord.	3000	5500	5600	5600	6500
Kappebredde ved bruk av løftearm (matr. tykkelse 48mm)
Rett kapp (90 Gr.)	102	200	295	285	335
Skrå kapp (45 Gr.)	70	140	198	200	263
